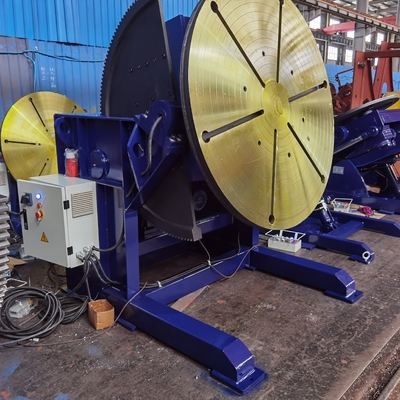

Tipo baixo da flange resistente de 3 Ton Table Top Welding Positioner único

flange de solda da soldadura da tubulação do Positioner 3T que solda o único tipo baixo

Os positioners de solda são compostos de um mecanismo giratório, de um mecanismo do retorno, de um quadro, e de um sistema de controlo eletrônico. Pode fazer a emenda de solda em uma posição horizontal ou navio-dada forma girando ou inclinando a emenda quando está trabalhando. A rotação de trabalho adota o regulamento stepless da velocidade da frequência variável, e o fechamento de trabalho conduz a inclinação através da engrenagem de setor ou do cilindro hidráulico. O ângulo de gerencio do worktable é 0 ~120. Pode realizar o controle comum com a máquina do operador ou de soldadura. O sistema de controlo pode ser equipado com os três tipos de controle digital do botão da configuração, para comutar o controle digital, e o controle do relé do interruptor. Este produto é amplamente utilizado na soldadura das peças de gerencio tais como eixos, discos, cilindros, e assim por diante. É o formulário estrutural o mais amplamente utilizado presentemente.



PARÂMETROS TÉCNICOS PRINCIPAIS:

EMBALAGEM PARA O TRANSPORTE DE MAR COM CASO DE MADEIRA

HBJ30 O TIPO POSITIONER DE SOLDA É COMPOSTO PRINCIPALMENTE DA ROTAÇÃO DO WORKTABLE E UNIDADE DA INCLINAÇÃO.



POR MEIO DO WORKTABLE TITING E DA ROTAÇÃO, A TRABALHO-PARTE FIXADA NO WORKTABLE PODE SER COLOCADA À POSIÇÃO IDEAL PARA A SOLDADURA E O CONJUNTO.

O DISPOSITIVO DE GERENCIO É USADO PRINCIPALMENTE PARA CONDUZIR O MOVIMENTO GIRATÓRIO DO WORKPIECE FEITO PELO MOTOR DE C.A. PARA CONDUZIR O REDUTOR DO SEM-FIM. O PINHÃO DA SAÍDA DO REDUTOR DA ENGRENAGEM DE SEM-FIM É MESHE COM O ROLAMENTO DO GERENCIO A GIRAR. O ROLAMENTO DO GERENCIO ASSOCIADO COM O WORKTABLE PARA TRAZER AVANTE A ROTAÇÃO DO WORKTABLE.

A VELOCIDADE DA ROTAÇÃO DO WORKTABLE É CONTROLADA PELO INVERSOR, ALCANÇANDO A VELOCIDADE DE SOLDA SATISFATÓRIA. A TI É EQUIPADA OPCIONALMENTE COM O INTERRUPTOR DE PÉ PARA CONTROLAR O SENTIDO DA ROTAÇÃO DO WORKTABLE.

A INCLINAÇÃO DO POSITIONER USA UM MOTOR PARA CONDUZIR O REDUTOR DO SEM-FIM DE TWIN-STAGE DE QUEM PINHÃO DA SAÍDA QUE ENGRENA COM A ENGRENAGEM DE SETOR PARA CONSEGUIR. O PINHÃO QUE CONDUZ A ENGRENAGEM DE SETOR FIT NO EIXO LONGO. A MOVIMENTAÇÃO FLEXÍVEL PODE RESISTIR A FIBRILAÇÃO OU A SOBRECARGA DO MOMENTO, A FIM PROTEGER FERIMENTO DO MOTOR E DO REDUTOR DA CARGA DE IMPACTO.

O SISTEMA DE CONTROLO ELÉTRICO CONSISTE NA CAIXA DE CONTROLE ELÉTRICA E NO PENDENTE DE CONTROLE REMOTO. OS ÓRGÃOS PRINCIPALMENTE ELÉTRICOS SÃO DE SIEMENS QUE SÃO DESEMPENHO SEGURO. O INVERSOR USA O SISTEMA DE YASKAWA, QUE TEM AS CARACTERÍSTICAS DE DE BAIXO NÍVEL DE RUÍDO, A INDICAÇÃO DIGITAL DA ELEVADA PRECISÃO, ESTABILIDADE TOTAL DA CAPACIDADE DEBLOQUEIO DA ALTURA.
