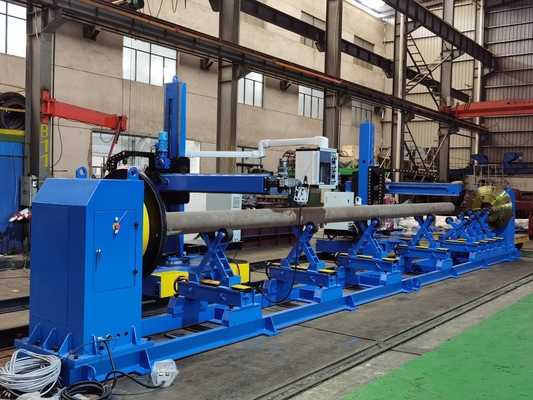

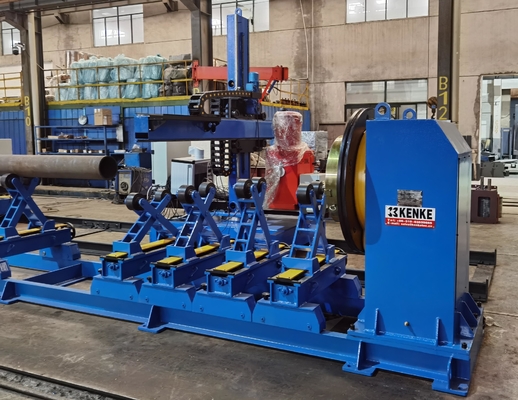

VFD TWB40 Posicionador de Soldadura de Tubo com 3 mandíbulas e dois rolos de suporte

Solução de posicionamento de carga pesada para solda circunferencial de tubos

O TWB40 é um posicionador de soldagem de tubos de alto desempenho projetado para girar e prender com precisão componentes cilíndricos para operações de soldagem de circunferência.Integra um poderoso cabeçote, rolos de suporte duplos ajustáveis e um pivô autocentrado de 3 mandíbulas para manuseio flexível e seguro de tubos.Este posicionador é particularmente adequado para aplicações de soldagem TIG/MIG/MAG de alta amperagem em vasos de pressão, tubulações e componentes tubulares longos.

Estrutura e características

• Capacidade de condução de cabeçalho:
  O motor rotativo principal é constituído por um motor AC + redutor de vermes.garantir uma elevada eficiência de transmissão e uma rotação estável.

• Sistema de rolamento de duplo suporte:
  Dois rolos de suporte ajustáveis são incluídos, com rodas de aço em vigas elevadas manualmente.A distância entre os rolos e a altura podem ser ajustadas para caber em diâmetros de recipientes até 720 mm (ou 1150 mm com adaptadores de bocal)Um sistema manual de parafuso de condução + bogie permite um posicionamento linear suave do rolo.

• Quadro de base de carga pesada:
  A base é soldada a partir de aço perfilado e placas grossas.

• Chuck auto-centrado de 3 mandíbulas:
  O parafuso padrão permite a fixação rápida das extremidades dos tubos dentro do intervalo de diâmetro de 100×500 mm. Montado através de parafusos em T na mesa giratória.

• Sistema de controlo:
  Equipado com VFD (Variable Frequency Drive) para ajuste de velocidade sem passos e uma caixa de controle remoto com fio de 6 metros para operação a distância segura.

Especificações técnicas

Principais vantagens

• Rotação de binário elevado para tubos pesados

• Sistema versátil de suporte de rolos para peças de trabalho de várias dimensões

• Para a instalação rápida de tubos

• Controle de rotação totalmente variável

• Compatível com processos TIG/MIG/MAG

• Projeto modular e suscetível de manutenção
