Plataforma de elevação de carga pesada para solda de costura longitudinal de tubos de grande diâmetro

Plataforma de elevação de carga pesada para solda de costura longitudinal de tubos de grande diâmetro

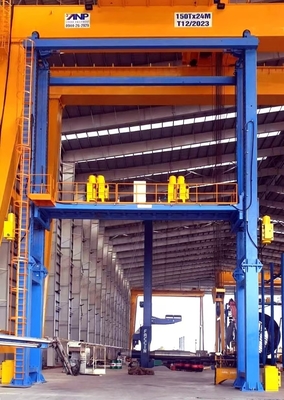

A plataforma de soldagem tipo pórtico MH150 é um sistema de elevação de nível industrial concebido para a soldagem de costura longitudinal (LS) de alta precisão em peças de trabalho cilíndricas extra-grandes, como torres de vento,recipientes de pressãoCom um curso de elevação máximo de 7500 mm e uma largura de plataforma de 15 m × 9,8 m, oferece desempenho robusto, alta capacidade de carga e sistemas de segurança do operador confiáveis.

Visão geral do sistema

• Estrutura:
  O sistema é composto por duas colunas verticais (partes superior e inferior), uma plataforma de elevação, um mecanismo de elevação, módulos motorizados de deslizamento de dois eixos, escadas de segurança e um sistema de controle elétrico completo.

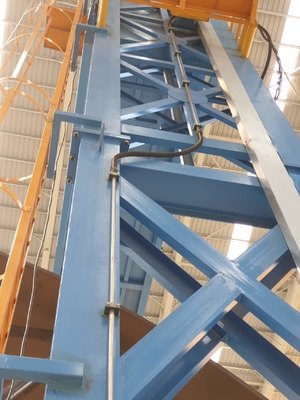

• Colunas:
  Construído com perfis e placas soldadas. A seção superior inclui trilhos verticais para viagens precisas de plataforma para cima/abaixo. O projeto garante excelente rigidez e equilíbrio estrutural.

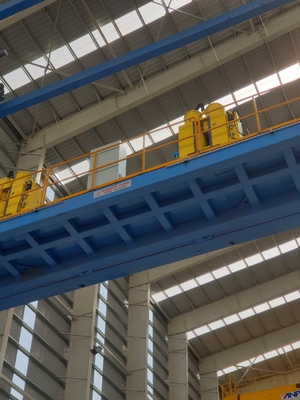

• Plataforma de elevação:
  Fabricada a partir de uma estrutura de perfil e chapa soldada, com piso antideslizante e trilhas de três lados.

  • Carrinho de guia com seis conjuntos de rodas de guia excêntricas.

  • Sistema de bloqueio de queda que bloqueia mecanicamente a carruagem em caso de falha da corrente.

  • Duas unidades de deslizamento motorizadas (300×300 mm) para instalação de tochas de soldagem, com guiamento linear de rack e pinhão.

• Mecanismo de elevação:
  Utiliza dois motores de travagem AC de 3 kW com sistema de tração de cadeia e roda dentada, equipados com contrapesos para uma elevação suave e estável.

Especificações técnicas

Características fundamentais

• Motores de elevação duplos com contrapeso para um movimento vertical suave

• Estrutura soldada de carga pesada, adequada para tubos grandes com até 15 m de diâmetro

• Conjuntos de rodas de guia anti-drift ajustáveis para orientação vertical precisa

• Mecanismo integrado de segurança anti-queda

• Mecanismos deslizantes de dois eixos para posicionamento flexível da tocha de solda

• Projetado para funcionar em serviço contínuo (24/7) em ambientes costeiros de elevada umidade
